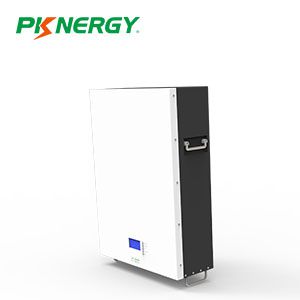

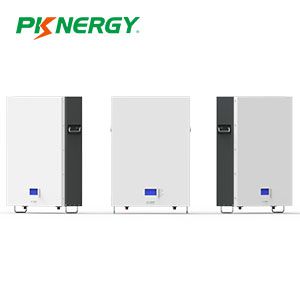

PKNERGY 48V 200Ah 10Kwh LiFePO4 батерия за стенен монтаж за домашно съхранение на енергия
Описание
48v 200Ah 10Kwh стенен монтажLiFePO4 батерияс Roller е пакет, проектиран като система за съхранение на енергия без батериен модул.Може да се използва последователно или паралелно.Той е съвместим с всички водещи в индустрията стандартни соларни контролери за зареждане, инвертори.
Превъзходна химическа и термична стабилност, литиево-желязният фосфатен батериен пакет е най-безопасният в литиево-йонното семейство.Включва Canbus, RS485 комуникация， Модулите могат да бъдат свързани паралелно и паралелни модули, които комуникират чрез RS485.Батерийните модули комуникират с инвертора чрез CAN интерфейс.Съвместим с CANBUS протокол, съвместим с Growatt, Goodwe, Deye инвертор. Поддържа паралелни, най-добри за съхранение на енергия и повече модулни приложения с удължен жизнен цикъл.Тази 10kwh батерия за система за съхранение на енергия е лесна за инсталиране и поддържане в паралелни домакинства, малки индустриални предприятия, малки къщи и домове.
Спецификации на батерията
|
Пакет | Не. | Вещ | Общ параметър | Забележка | |
| 1 | Комбиниран метод | 15S4P | |||
| 2 | Номинален капацитет | Типично | 200Ah | Стандартно разреждане след стандартно зареждане пакет) | |
| минимум | 196Ah | ||||
| 3 | Фабрично напрежение | 49V-51.0V (40-60%) | Средно работно напрежение | ||
| 4 | Напрежение в края на разреждането | 40-44V | Напрежение на изключване на разряда | ||
| 5 | Зарядно напрежение | 53-55V | |||
| 6 | Вътрешен импеданс | ≤60mΩ | Вътрешно съпротивление, измерено при AC 1KHZ след 50% зареждане. Мярката трябва да използва нови батерии, които в рамките на една седмица след изпращане и цикли по-малко от 5 пъти5 | ||
| 7 | Стандартно зареждане | Постоянен ток 40A Постоянно напрежение вижте No.5 0.02CA прекъсване | Време за зареждане: Приблизително 6 часа | ||
| Ограничаващ ток | 20А | ||||
| 8 | Стандартно освобождаване от отговорност | Постоянен ток: 40 A крайно напрежение вижте NO.4 | |||
| 9 | Максимален непрекъснат ток на зареждане | 100А | ≥10ºC | ||
| 10 | Максимален непрекъснат ток на разреждане | 100А | ≥10ºC | ||
| 11 | Работен температурен диапазон
| Зареждане: 0~45 ℃ | 60±25% относителна влажност Гола клетка
| ||
| Разряд: -20~55 ℃ | |||||
| 12 | Температурен диапазон на съхранение
| По-малко от 12 месеца: -10~35 ℃
| 60±25% относителна влажност в състояние на пратка
| ||
| по-малко от 3 месеца: -10~45 ℃ | |||||
| По-малко от 7 дни: -20~65 ℃ | |||||
| 13 | Размери | 680*485*180 (220) мм | Включете скоба | ||
| 14 | Тегло | Приблизително: 103 кг | |||
Спецификации на клетъчната батерия
|
клетка | Не.
| Вещ
| Общ параметър | Забележка
| |
| 1 | Номинален капацитет | Типично
| 50Ah | Стандартно разреждане 0,2C5A) след стандартно зареждане 0,2C5A | |
| минимум | 50Ah | ||||
| 2 | Номинално напрежение | 3,2 V | Средно работно напрежение
| ||
| 3 | Вътрешен импеданс | ≤0,65 mΩ | Вътрешно съпротивление, измерено при AC 1KHZ след 50% зареждане Мярката трябва да използва новите батерии, които в рамките на една седмица след изпращането и цикли по-малко от 5 пъти 5 | ||
| 4 | Измерение | Дебелина: Макс. 24,5 мм | Първоначално измерение
| ||
| Ширина: Макс. 140,5 мм | |||||
| Височина: Макс. 160,5 мм | |||||
| 5 | Тегло | 1,15 кг | ПРИБЛИЗ | ||
| 6 | Стандартно зареждане | Постоянно напрежение 0.33C5A Постоянно напрежение 3.65V 0.02C5A прекъсване
| Време за зареждане: Приблизително 3,5 часа | ||
| 7 | Бързо зареждане
| Постоянно напрежение 1C5A Постоянно напрежение 3.65V 0.01C5A прекъсване | Време за зареждане: Приблизително 1,5 часа при ≧10 ℃ | ||
| 8 | Стандартно освобождаване от отговорност
| Постоянен ток 0.33C5A крайно напрежение 2.5 V | 16.5A | ||
| 9 | Максимален ток на разреждане | Постоянен ток:2C5A крайно напрежение: 2,5 V
| 100A при ≧0℃ | ||
| 10 | Обемна специфична енергия
| 295 WH/L | ПРИБЛИЗ | ||
| 11 | Гравиметрична специфична енергия
| 139 WH/KG | ПРИБЛИЗ | ||
Параметър за защита на BMS
| Предмети | Подробности | Стандартен |
| Защита от презареждане на клетката | Напрежение за откриване на презареждане | 3,65±0,025V |
| Време на закъснение при откриване на презареждане | Типично: 1,0s | |
| Напрежение на освобождаване на презареждане | 3,38±0,02V | |
| Защита от прекомерно разреждане на клетката | Напрежение за откриване на свръхразряд | 2,5±0,02V |
| Време на закъснение при откриване на прекомерно разреждане | Типично: 1,0s | |
| Напрежение на освобождаване на свръхразряд | 2,9±0,02V или освобождаване на заряда | |
| Защита от свръхток | разряд Защита от свръхток1 | 130±10A |
| разреждане Време на закъснение при откриване на свръхток 1 | 1S | |
| разряд Защитен ток от свръхток 2 | 150±10A | |
| разряд Време за закъснение при откриване на свръхток 2 | ≤100m±50ms | |
| Зареждайте OC защитен ток | 130±10A | |
| Кратка защита | Къс защитен ток | 350±10A |
| Състояние на защита | Заредете късо | |
| Време за забавяне на откриването | ≤300us | |
| Условие за освобождаване на защитата | Освобождаване за зареждане | |
| Температурна (T) защита | Защита от висока степен на зареждане | 55±3℃ |
| Възстановяване на висок заряд | 50±5℃ | |
| Защита при висок разряд | 65±5℃ | |
| Освобождаване от висока T се възстановява | 60±5℃ | |
| Защита от нисък заряд | -5±5℃ | |
| Възстановяване на нисък заряд | 0±5℃ | |
| Защита при ниско ниво на разреждане | -20±5℃ | |
| Освобождаване от ниска T се възстановява | -15±5℃ |

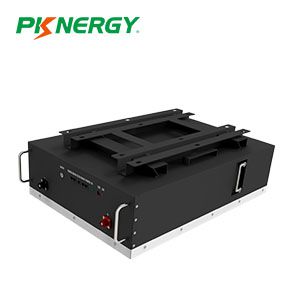

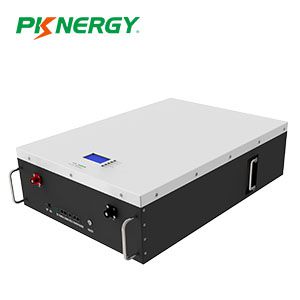

Външен вид и структурни размери
Не трябва да има такива дефекти като драскотини, борчета и други механични драскотини, а съединителят не трябва да има мръсотия от ръжда.Структурата и размерите вижте приложения чертеж на батерията.
| Не. | Описание | Копринен екран | Забележка |
| 1 | UES0600 | P+ P+ | Изходен терминал |
| 2 | UES0600 | п-п- | Изходен терминал |
| 3 | Бутон за нулиране на порта | RST | За нулиране на тестото |
| 4 | Превключвател за циферблат | РЕКЛАМИ | Задайте адреса |
| 5 | Do | ||
| 6 | CANbus порт | CANbus | CANbus и порт за свързване на инвертора |
| 7 | Порт RS485A | RS485 | RS485 и порт за свързване на инвертор |
| 8 | RS232 порт | RS232 | RS232 комуникационен порт |
| 9 | RS485B порт | RS485 | RS485 паралелен комуникационен интерфейс |
| 10 | LED | БЯГАЙТЕ | Индикатор за работа |
| 11 | LED | ALM | Индикатор за аларма |
| 12 | LED | КАПАЦИТЕТ | Индикатор за капацитет |
| 13 | LCD | ||
| 14 | LCD ключ | ||
| 15 | Превключване | ||
| 16 | Скоба | ||
| 17 | Дръжка |
Измерение
| Единица (mm) | |||||
| L（дължина） | 680 | W（ширина） | 485 | H (дебелина) | 180 |
| L（Дължина на открития проводник） | / | WIRE (Лидер) | / | Модел на терминала | 8 mm（Бърз щепсел） |
| забележки | Изходна линия: диаметър на проводника 35 mm2, дължина 2 m | ||||
